UNIK 5600/5700 Marine Gecertificeerde Druk Sensor
Prijs op aanvraag
Product ConfiguratorStel zelf uw gewenste sensor samen via onze configurator van de Unik 5000 Druk Sensor. Na de configuratie kunt u deze printen of opslaan als PDF. Wanneer u ons deze toestuurt vertellen wij u graag de prijs en levertijd van de door u geconfigureerde sensor. Eenvoudig en gemakkelijk!
Anderen kochten ook:
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-

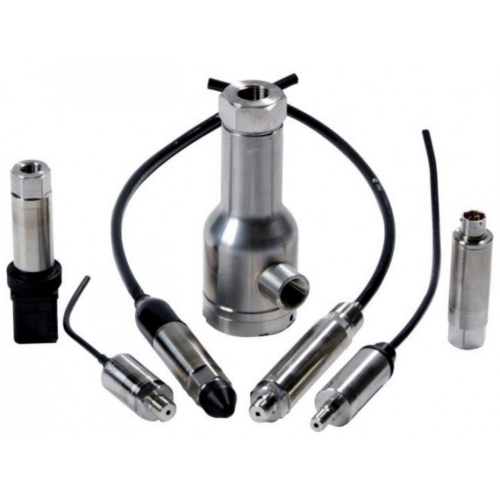

Het nieuwe UNIK5000 druk sensor platform combineert bewezen siliciumtechnologie en analoge signaalverwerking met een modulair ontwerp en een eenvoudige productietechniek waarmee in een kort tijdsbestek een druksensor kan worden geproduceerd.
De druksensoren worden op maat geproduceerd door standaardcomponenten te gebruiken, keuze te bieden uit verschillende nauwkeurigheden en specificaties om daarmee aan uw behoeften te kunnen voldoen.
Typische toepassingen zijn de olie & gas, automobiel, ruimtevaart en sectoren voor opwekking van energie, maar ook test instrumenten, pneumatiek/hydrauliek, machinebouw en de proces industrie.
Stel zelf uw gewenste sensor samen via onze configurator van de Unik 5000 Druk Sensor. Na de configuratie kunt u deze printen of opslaan als PDF. Wanneer u ons deze toestuurt vertellen wij u graag de prijs en levertijd van de door u geconfigureerde sensor. Eenvoudig en gemakkelijk!
Geconfigureerde opties• Drie prestatieniveaus: Industrial (+/- 0,2% FS BSL), Improved (+/- 0,1% FS BSL) en Premium (+/- 0,04% FS BSL)
• UNIK 5000 geconfigureerde sensoren kunnen worden gebouwd voor de meeste omgevingen met werk temperatuurbereiken van -55 °C tot +125 °C
• IP (Nema 4) ratings - inclusief tot permanent volledige onderdompeling in zowel water als koolwaterstoffen, en hoogwaardige roestvrij stalen constructie met een optie van titanium voor specialistische toepassingen
• Geconfigureerde opties voor intrinsiek veilige en explosieveilige / brandvrije, mijnbouw- en maritieme certificeringen, IECEx / ATEX en FM FMc en DNV
• Uitstekende, betrouwbare en kosteneffectieve prestaties in de meest gevaarlijke omgevingen, met de zekerheid van de juiste certificering, voor zowel de toepassing als uw regio
• Met een breed drukbereik van 70 mbar (1psi) tot 700 bar (10.000 psi), zowel gauge als absoluut en opties voor verschildruk (wet/dry en wet/wet)
• UNIK 5000 heeft meerdere opties voor uitgangssignalen: volt, millivolt en milliampère. Kies de optie voor uw toepassing afhankelijk van wat belangrijk voor u is, of het nu is; ongevoeligheid voor ruis, lange kabels, minder stroomverbruik en een volledig configureerbare optie zodat de sensor exact overeen komt met uw bestaande apparatuurUNIK 5600/5700
DNV marine-gecertificeerde sensor met hoge specificaties voor gebruik in scheepstoepassingen, zoals: hydraulische en pneumatische systemen, olie-, gas- en waterdruk, metingen van brandstof, zoet water en ballasttanks.• Varieert van 70 mbar tot 700 bar (1 tot 10.000 psi)
• Milliampère output
• Nauwkeurigheid +/- 0,2 tot 0,04% FS
• Diameter behuizing 25 mm (1 inch)
• Volledig gelaste 316L roestvrij stalen of titanium constructie
• Goedkeuringen voor gevaarlijke omgeving
• DIN 43650 of volledig onderdompelbare elektrische connectoren -
Ordering Information See the online configuration tool at www.eurotronbenelux.nl (1) Select model number Main Product Variant PTX 4-20 mA Pressure Transmitter Product Series 5 UNIK 5000 Diameter and Material 6 25mm Stainless Steel 316L Fluid-Isolated (Marine Approved) 7 25 mm Titanium Fluid-Isolated (Marine Approved) Electrical Connector 7 DIN 43650 Form A Demountable (Mating connector supplied) N Kynar Depth CableP Demountable Kynar CableU TPE-U Depth CableV Demountable TPE-U CableElectronics Option 2 4 to 20 mA 2-wire (PTX) Compensated Temperature Range TA -10 to +50 °C (14 to +122 °F) TB -20 to +80 °C (-4 to +176 °F) TC 40 to +80 °C (-40 to 176 °F) Accuracy A2 Improved A3 Premium Calibration CA Zero/Span Data Hazardous Area Approval (Note 6) H0 None H1 IECEx/ATEX Intrinsically Safe ‘ia’ Group IIC J1 IECEx/ATEX/NEPSI Intrinsically Safe ‘ia’ Group IIC Pressure Connector PA G1/4 Female (Note 2) PB G1/4 Male Flat PF 1/4 NPT Male PH M20x1.5 PN G1/2 Male via Adaptor (Note 2) PR 1/2 NPT Male via Adaptor (Note 2) PG 1/8 NPT Male PW Depth Cone (G1/4 Female Open Face) RJ M20 x 1.5 Male (8 mm bore) RK M20x1.5 Male (14mm Bore)PTX 5 6 7 2 - TA - A2 - CA - H0 - PA Typical Model Number
Ordering Notes
Note 1: Available only with Electrical Connector options 7, N and P.
Note 2: Select one of these pressure connectors for pressure ranges over 70 bar
2) State pressure range and units (e.g., 0 to 10 bar, -5 to +5 bar)
Pressure unit options are:
Symbol
Description
bar
bar
mbar
millibar
psi
pounds/sq. inch
Pa
Pascal
hPa
hectoPascal
kPa
kiloPascal
MPa
MegaPascal
mmH2O
mm water
cmH2O
cm water
mH2O
metres water
inH2O
inches water
ftH2O
feet water
mmHg
mm mercury
inHg
inches mercury
kgf/cm2
kg force/sq. cm
atm
atmosphere
Torr
torr
3) State pressure reference (e.g., gauge)
Reference options are:- gauge
- absolute
- barometric
- sealed gauge
- wet/dry differential
- wet/wet differential
4) State cable lengths and units
Integer values only (e.g. 1 m cable or e.g 8 ft cable.)
Minimum length 1 m (3 ft) cable
(only required with certain electrical connectors).
Maximum cable length 100 m (300 ft) for approval options not H0; 200 m (600 ft) for approval option H0.
Typical order examplesPTX5672-TA-A2-CA-H0-PA, 0 to 3500 psi, absolute
PTX57N2-TA-A2-CA-H0-PA, 0-20 mH2O, gauge, 30 m cable -
Documents:
Filename Upload date Size UNIK 5600/5700 Series Datasheet 2019.3.25 1.2 MB
