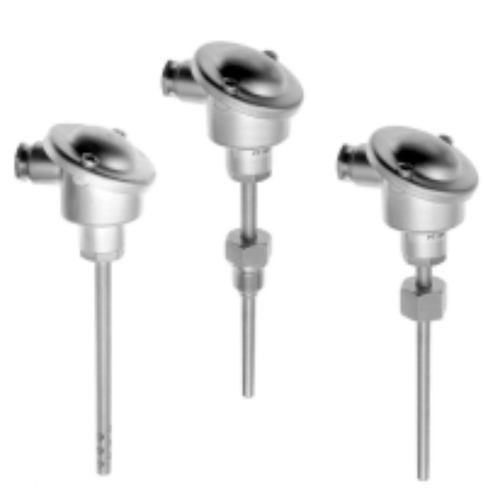

Temperatuursensor met aluminium Form-B aansluitkop, op maat leverbaar met wartel of nippel procesaansluiting of als luchttemperatuurvoeler. De serie 150 is voorzien van een aluminium Form-B aansluitkop met kabelwarteldoorvoer PG16, naar keuze uitgevoerd in grijs of rood en een procesaansluiting volgens klantspecificatie. De sensor kan uitgevoerd worden met een 2-draadstransmitter type TRM33A en is ook leverbaar als opengewerkte lucht-temperatuurvoeler. De serie 150 is tevens beschikbaar in een trillingsbestendige uitvoering “150-S” met Lloyds-approval, speciaal geschikt bij extreme belastingen zoals scheepsdieselmotoren of zware industrie.
-
Mogelijke Toepassingen
Algemene industrie Ovenbouw Voedselverwerking Koel/ Vriesbedrijven Machinefabrieken
Meet-element
PT100, PT200, PT500, PT1000 Ni100, Ni1000 Thermocouple J, K, T, S
Meet-systeem
Enkele of Duplex-uitvoering met 2, 3 of 4-leider techniek
Temperatuurbereik
Standaard bereik tot max. 300°C. Aanpasbaar voor hogere temp.
Materiaal
RVS316
IP-norm
IP65
Procesaansluiting
Zie tabel hieronder

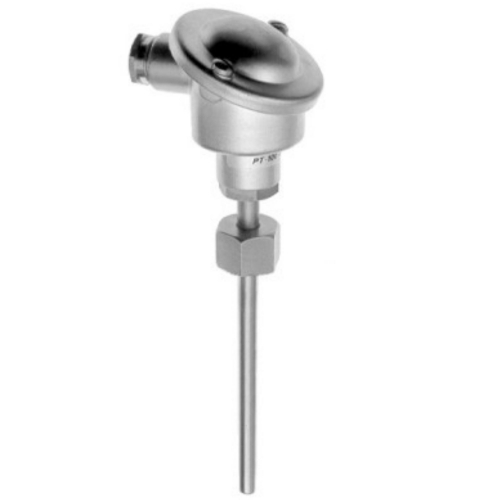

Uitvoeringen: model 150: temperatuursensor met procesaansluiting binnendraad [ Wartel ]

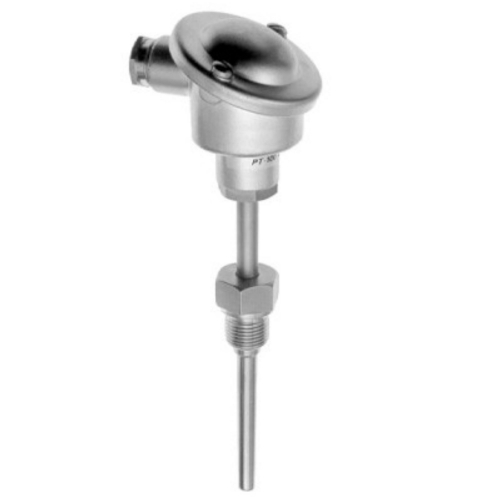

model 151: temperatuursensor met procesaansluiting buitendraad [ Nippel ]
model 152: temperatuursensor zonder procesaansluiting, klembevestiging [ insteek Glad ]
model 157: temperatuursensor met procesaansluiting buitendraad en opengewerkte meetpunt voor luchtmeting (niet IP65 !) Lengte, diameter, en meetsysteem volgens opgave bij bestelling.Insteeklengtes: Voor standaard uitvoering: diameter 10 mm, enkel meetsysteem naar keuze in PT/Ni/TC-J/TC-K. Overige uitvoeringen, afwijkende maten, of klantspecifieke uitvoeringen op aanvraag. Proces aansluiting
Insteeklengte
150 – Wartel
151 – Nippel
152–Insteek
[mm]
1⁄2” BSP
3⁄4” BSP
1” BSP
1⁄2” BSP
3⁄4” BSP
1” BSP
glad
100
150
200
250
300
350
400
500
750
1000
1500
Opties
Meetsysteem in Duplex uitvoering
Opengewerkte punt voor meting in bijv. luchtkanalen ( IP65 waarde vervalt )
Koptransmitter TRM33A
Meetsysteem PT-100 uitgevoerd in 1/3 DIN selectie
Meetsysteem PT-100 uitgevoerd in 1/5 DIN selectie
Meetsysteem PT-100 uitgevoerd in 1/10 DIN selectie
-
