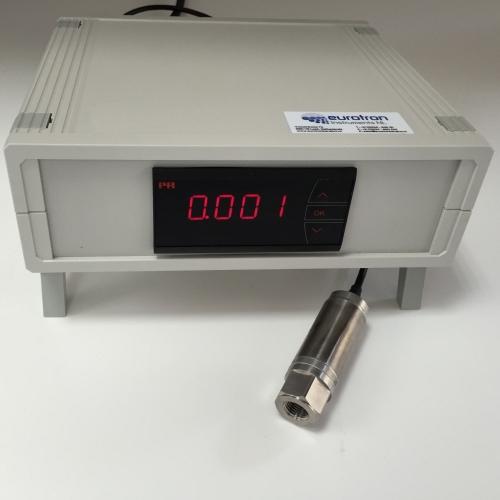

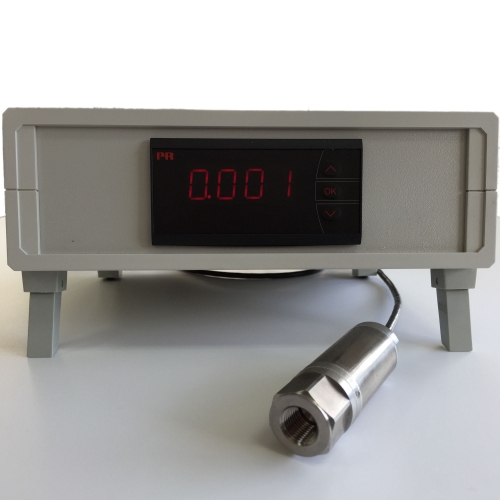

De PReview 5714 is ontworpen om stroom-, spanning- en weerstand waarden en alle type temperatuursignalen digitaal weer te geven. De vier Preview 5714 varianten beschikken over een universele ingang en één universele aansluitspanning: 24...250V DC of 24...230V AC. Dit maakt de Preview 5714 eenvoudig inzetbaar en bespaart kosten, doordat minder artikelen op reserve voorradig hoeven te zijn.
De nieuwe displays zijn ontworpen volgens de meest voorkomende Europese standaards, zijn goedgekeurd voor marine applicaties door de Noorse Veritas en zijn binnenkort ook voorzien van UL-keur voor installaties in Amerika.
Gebruiksvriendelijkheid
De Preview 5714 is een prettig toegankelijk display. Scrollend door de structuur van de helpmenu's laat het display zich configureren. Tijdens de configuratie is het mogelijk ingangstypes te selecteren, het uitgangssignaal te wijzigen, een paswoord in te voeren, de aard van de relaisalarm in te stellen of een ingangsfout te laten volgen door een actie op de analoge uitgang. Het grote 4 digit, 14 segements LED maakt het gebruik van alle letters in het alfabet mogelijk waarmee de instructies in de menustructuur veel beter leesbaar zijn. De status van de alarmuitgangen wordt weergegeven met 2 gele LED's.
Betrouwbaarheid
De Preview 5714 heeft een optimaal beveiligde ingang, uitgang en voeding. De stroomingang is tegen overstroom beveiligd. De uitgang is voorzien van een stroombegrenzing en de voeding is ompoolbeveiligd. De voorzijde van het display is afgedicht tegen water. Indien door de omgeving hogere eisen aan het display worden gesteld qua bescherming tegen indringend water, dan is een separate beschermingskap leverbaar. Ook dit nieuwe display wordt met de gebruikelijke 5 jaar fabrieksgarantie van PR electronics geleverd.
Kenmerken- 4-cijferige, 14-segment LED-indicator
- Universele voedingsspanning
- Front key programmeerbaar
- Input voor mA, V, RTD, TC en potentiometer
- 2 relais en analoge uitgang
Applicaties- For local readout in extremely wet atmospheres with a specially designed splash-proof cover.
- Display voor digitale uitlezing van stroom, spanning, temperatuur of 3-draads potentiometer signalen.
- Procesbeheersing met 2-potentiaal vrij relais en / of analoge uitgang.
- Met een speciaal ontworpen splash-proof deksel voor uitlezing in extreem natte omgevingen.
-
Technical Specifications
Environmental Conditions
Operating temperature
-20°C to +60°C
Calibration temperature
20...28°C
Relative humidity
< 95% RH (non-cond.)
Protection degree (mounted in panel)
IP65 / Type 4X, UL50E
Mechanical specifications
Dimensions (HxWxD)
48 x 96 x 120 mm
Cut out dimensions
44.5 x 91.5 mm
Weight approx.
230 g
Wire size, pin 41-46 (max.)
1 x 1.5 mm2 stranded wire
Wire size, others, max.
1 x 2.5 mm2 stranded wire
Vibration
IEC 60068-2-6
2...13.2 Hz
±1 mm
13.2...100 Hz
±0.7 g
Common specifications
Supply
Supply voltage, universal
21.6...253 VAC, 50...60 Hz or 19.2...300 VDC
Max. required power
2.5 W (5714A) 3.0 W (5714B/C)
3.5 W (5714D)Internal power dissipation
2.2 W (5714A) 2.7 W (5714B/C)
3.2 W (5714D)Isolation voltage
Isolation voltage, test / working
2.3 kVAC / 250 VAC
Response time
Temperature input, programmable (0...90%, 100...10%)
1...60 s
mA / V input (programmable)
0.4...60 s
Auxiliary supplies
2-wire supply (pin 46...45)
25...15 VDC / 0...20 mA
Signal / noise ratio
Min. 60 dB (0...100 kHz)
Accuracy
Better than 0.1% of sel. range
EMC immunity influence
< ±0.5% of readout
Input specifications
RTD input
RTD type
Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
Cable resistance per wire
50 Ω (max.)
Sensor current
Nom. 0.2 mA
Effect of sensor cable resistance (3-/4-wire)
< 0.002 Ω / Ω
Linear resistance input
Linear resistance min....max.
0 Ω...10000 Ω
Potentiometer input
Potentiometer min....max.
10 Ω...100 kΩ
TC input
Thermocouple type
B, E, J, K, L, N, R, S, T, U, W3, W5, LR
CJC via int. mounted sensor
±(2.0°C + 0.4°C * Δt)
Δt =
Internal temp.-ambient temp.
Sensor error detection
Yes
Sensor error current: When detecting / else
Nom. 2 μA / 0 μA
Current input
Measurement range
0...20 mA
Programmable measurement ranges
0...20 and 4...20 mA
Input resistance
Nom. 20 Ω + PTC 25 Ω
Sensor error detection
Loop break 4...20 mA
Voltage input
Measurement range
0...12 VDC
Programmable measurement ranges
0/0.2...1; 0/2...10 VDC
Input resistance
Nom. 10 MΩ
Output specifications
Display
Display readout
-1999...9999 (4 digits)
Decimal point
Programmable
Digit height
13.8 mm
Display updating.
2.2 times / s
Input outside input range is indicated by
Explanatory text
Current output
Signal range
0...20 mA
Programmable signal ranges
0...20/4...20/20...0/20...4 mA
Load (@ current output)
≤ 800 Ω
Load stability
≤ 0.01% of span / 100 Ω
Sensor error indication
0 / 3.5 / 23 mA / none
NAMUR NE43 Upscale/Downscale
23 mA / 3.5 mA
Output limitation, on 4...20 and 20...4 mA signals
3.8...20.5 mA
Output limitation, on 0...20 and 20...0 mA signals
0...20.5 mA
Current limit
≤ 28 mA
Relay output
Relay functions
Setpoint
Hysteresis
0...100%
ON and OFF delay
0...3600 s
Sensor error reaction
Break / Make / Hold
Max. voltage
250 VRMS
Max. current
2 AAC
Max. AC power
500 VA
Max. load at 24 VDC
1 A
Observed authority requirements
EMC
2014/30/EU
LVD
2014/35/EU
EAC
TR-CU 020/2011
Approvals
DNV-GL Marine
Stand. f. Certific. No. 2.4
EU RO Mutual Recognition Type Approval
MRA000000Z
UL
UL 508 / C22.2 no. 14
-
Documents:
File name Upload Date Size PR Electronics 5714 Datasheet 2019.3.11 0.5 MB PR Electronics 5714 Manual 2018.3.28 0.3 MB
