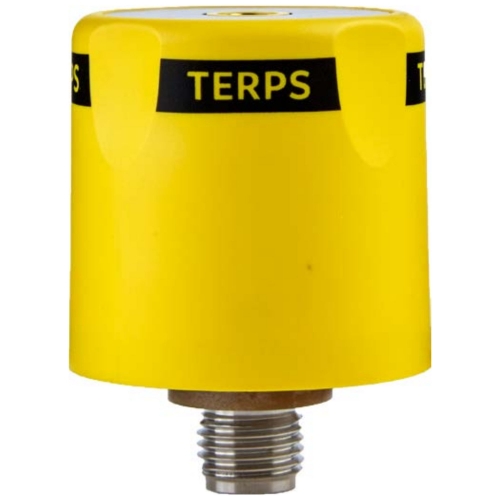

PM620 TERPS
Prijs op aanvraag
De Druck PM620 TERPS is de nieuwste ontwikkeling op het gebied van resonante silicium druksensortechnologie met een aantal belangrijke innovaties om het drukbereik van compatibele apparatuur uit te breiden. De PM620 TERPS biedt tot vier keer grotere stabiliteit en hogere nauwkeurigheid dan huidige drukmeettechnologieën.
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
De Druck PM620 TERPS is de nieuwste ontwikkeling op het gebied van resonante silicium druksensortechnologie met een aantal belangrijke innovaties om het drukbereik van compatibele apparatuur uit te breiden. De PM620 TERPS biedt tot vier keer grotere stabiliteit en hogere nauwkeurigheid dan huidige drukmeettechnologieën.
Het eenvoudige inschroef systeem maakt gelijktijdig een druk- en elektrische verbinding mogelijk met een van de beschikbare pompstations of de drukmodulehouder uit de DPI 620 Genii serie of met de DPI 612 serie. En dat zonder gereedschap, afdichtingstape, kabels of pluggen. En de digitale karakterisering van de PM620 TERPS maakt uitwisselbaarheid mogelijk zonder instelling of kalibratie.
KENMERKEN
• Totale onzekerheid vanaf 0,0125% FS
• Temperatuurgecompenseerde nauwkeurigheid van -10 ° C tot 50 ° C (-14 ° F tot 122 ° F)
• Eenvoudige schroefbevestiging - handvast geen gereedschap nodig
• Varieert van 1,2 bar tot 100 bar (17,5 psi tot 1500 psi)

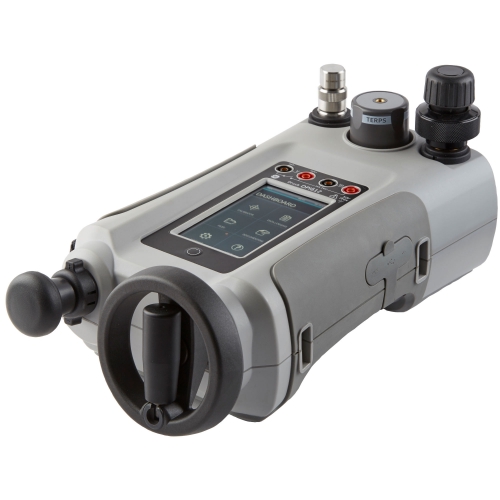

• Compatibiliteit met drukkalibrators zoals DPI612 en DPI620G / DPI620G-IS-serie
• Beschikbare versies voor veilige en gevaarlijke gebieden
• Volledig uitwisselbaar zonder installatie of kalibratie• -
PM620 TERPS Specification Maximum working pressure 110% FS Sealing IP 65 (protected against dust and jets
of water)Operating temperature -10 to 50°C (14 to 122°F) Storage temperature -20 to 70°C (-4 to 158°F) Humidity 0 to 90% RH non condensing Shock and vibration BS EN 61010-1
MIL-PRF-28800F for Class II
equipment, 1 m Drop TestedEMC BS EN 61326-1 Electrical safety BS EN 61010-1 Pressure safety Pressure equipment directive class
SEPApproval CE marked Size and weight L. 56 mm, Dia. 44 mm,
106 g maximumRoHS Compliant Orientation Stability <0,2 mbar/g Media Compatibility Media to be compatible with Stainless Steel Resolution Selectable -4 to 7 digits Uncertainty Confidence Level 95% (k=2) Pressure Range (Absolute) NLHR
@ 25°C (% FS)NLHR@ -10°C to 50°C (% FS)Total uncertainty
@ -10°C to 50°C (% FS)1.2 bar
0.006%
0.013%
0.020%
2 bar
0.004%
0.008%
0.0125%
7 bar
0.004%
0.008%
0.0125%
20 bar
0.004%
0.008%
0.0125%
35 bar
0.004%
0.008%
0.0125%
70 bar
0.004%
0.008%
0.0125%
100 bar
0.004%
0.008%
0.0125%
Hazardous Area Approvals ApprovalBaseefa 16ATEX0012X IECEx BAS 10.0004X Ex II 1 GEx ib IIC T4 Gb (-10 ≤ Ta ≤ +50°C)EN60079-0Electrical apparatus for Potentially ExplosiveAtmospheres - General Requirements.EN60079-11Electrical apparatus for Potentially ExplosiveAtmospheres - Intrinsic Safety ‘i‘.Notes:- The reading can be referenced to ambient air pressure via a software feature of the DPI620 Genii, allowing the same module to be switched between absolute and sealed gauge measurement.
- NLH&R Non-linearity, hysteresis and repeatability to reference standard.
- Total uncertainty includes reference standard uncertainty, NLHR over specified range and 1 year drift.
-
Documents:
Filename Upload date Size PM 620 Terps Datasheet 2023.8.17 5.3 MB
