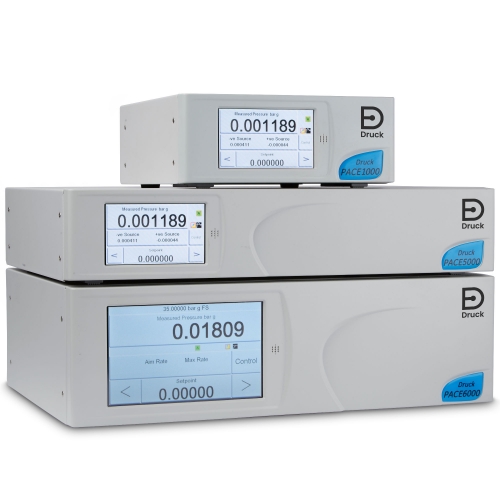

PACE 1000

Prijs op aanvraag

De PACE 1000 is een nieuwe druk indicator met hoge precisie, ontworpen voor testbanken, werktafels, en paneelmontage.

Productbeschrijving
Extra informatie
Downloads

De PACE 1000 is een nieuwe druk indicator met hoge precisie, ontworpen voor testbanken, werktafels, en paneelmontage. Geschikt voor kalibratie-, test- en monitoring toepassingen. De nieuwe PACE 1000 beschikt over de laatste meettechnologie van GE Druck. Het instrument biedt u een elegante, snelle, flexibele en economische oplossing voor het uitvoeren van drukmetingen. Het is een perfecte oplossing voor monitoring, test- en kalibratie-toepassingen.
De PACE 1000 beschikt over digitale druksensoren die kwaliteit, stabiliteit en een hoge bandbreedte bieden. Dit, in combinatie met de precisie en de piëzo-resistieve sensor technologie, maakt het één van de top kalibratie standaarden van GE Druck.
Er is een ruime keuze uit standaard drukbereiken, in drie niveaus, zodat u de keuze heeft voor een PACE 1000 die zowel qua specificaties als qua budget aan uw wensen tegemoet kan komen.

Kenmerken

Enkelvoudige of meervoudige drukbereik configuraties

De PACE 1000 is een hoge precisie één-, twee- of driekanaals drukmeter. Ontworpen als drukreferentie voor het testen en kalibreren van andere druk apparaten zoals druksensoren, transmitters, analoge manometers, drukschakelaars en drukverlaging / barst apparaten en andere druk instrumenten zoals draagbare kalibrators.

Data Logging als standaard

De PACE 1000 biedt data logging en het nieuwste op het gebied van digitale communicatie. Dit maakt de PACE 1000 een ideale keuze voor drukmetingen.

Gebruiksgemak

Het kleuren touchscreen display van de PACE 1000 kan worden geconfigureerd door de gebruiker en kan hierdoor tot maximaal drie drukmetingen van een mogelijke vijf sensor ingangen; drie interne sensoren en twee externe sensors. Er kan gekozen worden voor een tekst of grafische opmaak en ook een differentie of P1-P2 indien meer dan twee sensoren geïnstalleerd zijn.
- Maximaal drie drukmetingen gelijktijdig weergegeven
- Meetbereiken tot 1000 bar (14.500 psi / 100 MPa)
- Keuze van nauwkeurigheid tot 0,005% FS
- Lange termijn stabiliteit tot 0,01% Rdg per jaar
- Barometrische referentie optie
- Negatieve gauge kalibratie standaard inbegrepen
- Selecteerbare grafische weergave
- Hoge resolutie touchscreen bediening
- Intuïtieve icoon gedreven menu structuur
- Schakel Test / analoge uitgang & Switch Test / Volt vrij contact optie
- RS232, IEEE-connectiviteit, Ethernet en USB als standaard
- Aeronautische optie
- Lek test optie
- Min / Max / Gemiddelde display
- Compatibel met software pakketten
- 28 selecteerbare druk units plus 4 door de gebruiker gedefinieerde eenheden
Toepassingen

De PACE 1000 kan worden gebruikt in verschillende industrieën:
- Automatische test en kalibratie van druk recorders, indicators, schakelaars en transmitters.
- Bij druksensor / switch / gauge fabrikanten op de productielijn of in het kalibratie lab
- Bij dienstverlenende bedrijven voor het kalibreren van druksensoren, zenders, analoge meters, drukschakelaars en drukverlaging / barst apparaten, samen met andere druk instrumenten zoals draagbare kalibrators.
- In de luchtvaart voor het kalibreren van diverse druksensoren in het vliegtuig of testcellen en windtunnels.
- Op vliegvelden voor het meten van luchtdruk
- In de automobiele sector voor het kalibreren en testen van druk sensoren in testkamers voor motoren en transmissies.
- Bij farmaceutische bedrijven voor de kalibratie van gemiddelde en lage druk sensoren
- Bij overheidsorganisaties voor de kalibratie van de druk apparaten

Pressure measurement
IPS pressure ranges:	25, 70, 200, 350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 bar gauge, 350, 420, 700 & 1000 bar absolute 0.35, 1, 3, 5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi gauge, 5000, 6000, 10000 & 14500 psi absolute 2.5, 7, 20, 35, 70, 100, 200, 350, 700 kPa gauge, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa gauge, 35, 42, 70 & 100 MPa absolute All gauge versions available with negative calibration as standard. For pseudo absolute/gauge pressure range – select any range and add barometric option
IRS pressure ranges:	35-1300, 35-2600 & 35-3500 mbar absolute 0.5-19, 0.5-38 & 0.5-50 psi absolute 3.5-130, 3.5-260 & 3.5-350 kPa absolute
IRS-B barometric reference ranges:	750-1150 mbar absolute, 10.9-16.7 psi absolute, 75-115 kPa absolute
Over range indication:	10% above mbar/bar full scale pressure range.
Pressure media:	Not suitable for use with Oxygen Pressure ranges 3.5 bar and above compatible with Stainless Steel 316 and Hastelloy C 276 Gauge ranges below 3.5 bar and absolute ranges below 3500 mbar abs: Dry, oil free, non-corrosive gas or air. For low pressure ranges below 350 mbar or 5 psi, please consult your sales representative
Display
Panel	¼ VGA wide format 4.3 inch colour graphics LCD c/w integral touch screen
Comms update rate	8 times per second
Display update rate readout	2 times per second ± 9999999
Pressure units	mbar, bar, Pa(N/m2), hPa, kPa, MPa, mmHg @ 0°C, cmHg @ 0°C, mHg @ 0°C,, inHg @ 0°C, mmH2O @ 4°C, cmH2O @ 4°C, mH2O @ 4°C, mmH2O @ 20°C, cmH2O @20°C, mH2O @ 20°C, kg/m2, kg/cm2, torr, atm, psi, lb/ft2, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, ftH2O @ 4°C, ftH2O @20°C, ftH2O @ 60°F, User Defined 1, User Defined 2, User Defined 3, User Defined 4 (Feet & Meters in Airfield task)
Performance over the calibrated temperature range
IPS0 standard precision	0.02% Rdg + 0.02% FS (25 mbar: 0.20% Rdg + 0.20% FS, 70 mbar: 0.10% Rdg + 0.10% FS, 200 mbar: 0.04% Rdg + 0.04% FS) includes linearity, hysteresis, repeatability and temperature effects, assumes steady state temperature and regular zeroing (for absolute ranges an IRS-B needs to be installed)
IPS1 high precision	0.01% Rdg + 0.01% FS (25 mbar: 0.10% Rdg + 0.10% FS, 70 mbar: 0.05% Rdg + 0.05% FS, 200 mbar: 0.02% Rdg + 0.02% FS) includes linearity, hysteresis, repeatability and temperature effects, assumes steady state temperature and regular zeroing (for absolute ranges an IRS-B needs to be installed)
IPS2 premium precision	0.005% Rdg + 0.005% FS (25 mbar: 0.05% Rdg + 0.05% FS, 70 mbar: 0.025% Rdg + 0.025% FS, 200 mbar: 0.01% Rdg + 0.01% FS) includes linearity, hysteresis, repeatability and temperature effects, assumes steady state temperature and regular zeroing (for absolute ranges an IRS-B needs to be installed).

IPS long term stability	0.01% Rdg per annum 2 bar to 1,000 bar (30 psi to 14,500 psi). 0.02% Rdg, 1bar & 0.03% Rdg, 25 mbar - 700 mbar. Assumes regular zeroing (for absolute ranges an IRS-B needs to be installed).
Negative gauge precision	Maximum error at any given pressure value is equal to maximum error at the equivalent positive pressure value.
IRS0 standard precision	0.01% FS includes linearity, hysteresis, repeatability and temperature effects
IRS1 high precision	0.005% FS includes linearity, hysteresis, repeatability and temperature effects
IRS0-B standard precision barometric reference	Precision for the optional barometric reference 0.10 mbar or 0.001450 psi. Includes non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F) and 45°C (113°F).
IRS1-B high precision barometric reference	Precision for the optional barometric reference 0.05 mbar or 0.000725 psi. Includes non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F) and 45°C (113°F).
IRS2-B premium precision barometric reference	Precision for the optional barometric reference 0.025 mbar or 0.0003625 psi. Includes non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F) and 45°C (113°F)
IRS long term stability	0.01% FS per annum, barometer 0.1 mbar/0.001450 psi per annum
Pseudo absolute mode precision	Gauge mode precision + absolute mode reference precision
Electrical
Power Supply	90 VAC to 130 VAC @ 47 to 63 Hz & 180 VAC to 260 VAC @ 47 to 63 Hz. 15 VA

Communication	RS232, USB and IEEE-488, SCPI, DPI141, DPI142 and DPI150 emulation. LabVIEW drivers Ethernet (VXI-II & Sockets using SCPI).
Data log	Display screen shot stored in CSV format, onto memory card or external USB storage device. User defined update rate from 1 second.
Environmental
Temperature	Operating 10°C to 50°C (50°F to 122°F) Calibrated 15°C to 45°C (59°F to 113°F) Storage -20°C to 70°C (-4°F to 158°F)
Sealing Humidity Vibration Shock Conformity	IP20 (EN60529), indoor use only 5% RH to 95% RH non-condensing. Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2 Mechanical shock conforms to EN61010 Electrical safety - Global (IEC61010-1, UL61010-1, CSA 22.2, No. 61010-1 and CB test certificate), LVD (EN 61010-1). EMC EN61326, PED, ROHS & WEEE. CE marked
Physical
Weight	3.2kg (excluding external PSU & packaging) to 6.5 lbs (including external PSU & packaging)
Dimensions	218 mm wide x 88mm (2U) high x 250 mm deep (8.6in x 3.5 (2U) x 9.8 in)
Pressure connection	G 1/8 Female (1/8 NPT Female by adaptor, standard for North America) 25 mbar to 210 bar. 9/16 18 UNF Autoclave male 350 bar to 1000 bar.

Documents:

Filename	Upload date	Size
PACE 1000 Datasheet	2023.8.17	5.3 MB
PACE 1000 Manual	2019.3.11	4.4 MB
PACE 1000 Firmware Update Information	2018.3.27	0.3 MB

Update Packages:

Filename	Upload date	Size
	2018.3.25	5.8 MB
