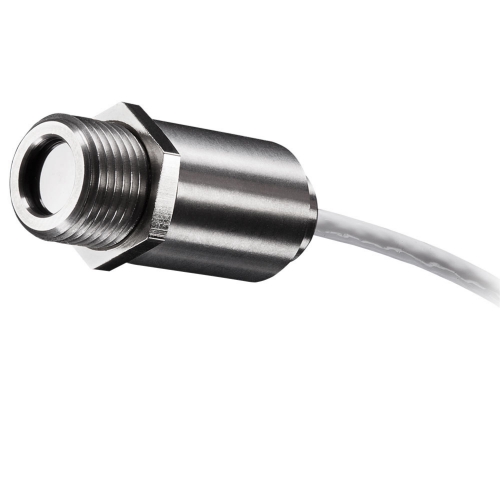

De pyrometer optris CSmicro LT LTH is uitgerust met een innovatieve, miniatuur roestvrijstalen meetkop, optimaal geschikt voor installatie in beperkte ruimtes. Het kleine formaat en de temperatuurbestendigheid tot 180 °C maken de mechanische integratie van de meetkop bijzonder kostenefficiënt.
Het intelligente LED-display werkt optioneel als alarmsignaal, doelondersteuning, zelfdiagnose of temperatuurcodeweergave. De plaatsing van elektronische componenten in de kabel zorgt voor een hoge temperatuurbestendigheid van de meetkop.

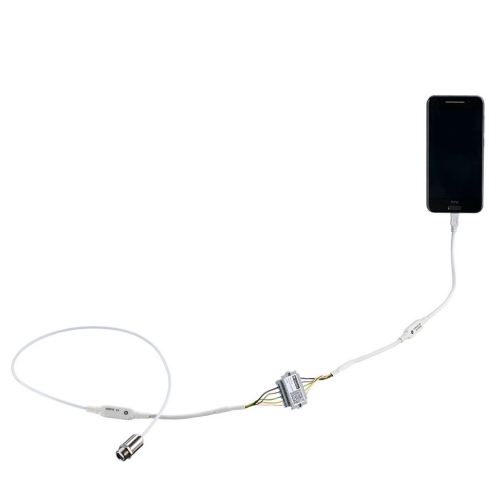

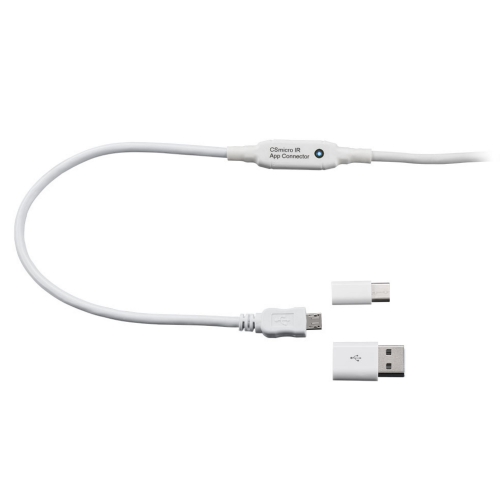

Nieuw: de CSmicro-serie kan nu worden bediend
via de nieuwe IR mobiele App (Android). De App
maakt het mogelijk infrarood temperatuur metingen
te monitoren en analyseren op een aangesloten smartphone of tablet.Kenmerken:
- Temperatuur bereik: -50 tot 1.030°C
- Spectraal bereik: 8 tot 14 µm
- Response tijd: 14 ms (LT) / 150 ms (LTH)
- NIEUW: IR mobiele App
-
General Specifications
Environmental rating
IP 65 (NEMA-4)
Ambient temperature1)
–20 °C ... 180 °C (130°C to LT02) (sensing head)
–20 °C ... 85 °C (electronics)Storage temperature
–40 °C ... 130 °C (sensing head)
–40 °C ... 85 °C (electronics)Relative humidity
10 – 95 %, non condensing
Vibration (sensor)
IEC 68-2-6: 3 G, 11 – 200 Hz, any axis
Shock (sensor)
IEC 68-2-27: 50 G, 11 ms, any axis
Weight
40 g (sensing head) / 420 g (electronics)
Electrical Specifications
Outputs / analog
Channel 1:0/4 – 20 mA, 0 – 5/ 10 V, thermocouple J, K Channel 2: sensind head temperature (–20 °C ... 180 °C as 0 – 5 V or 0 – 10 V), alarm output
Output / alarm
24 V / 50 mA (open collector)
Optional
Relay: 2 x 60 V DC/ 42 V ACeff; 0.4 A; optically isolated
Outputs / digital
USB, RS232, RS485, CAN, Profibus DP, Ethernet (optional)
Output impedances
mA max. 500 Ω (with 8 – 36 V DC) mV min. 100 kΩ load impedance thermocouple 20 Ω
Inputs
Programmable functional inputs for external emissivity adjustment, ambient temperature compensation, trigger (reset of hold functions)
Cable length
1 m (standard), 3 m, 8 m, 15 m
Power Supply
8 – 36 V DC
Current draw
Max. 100 mA
Measurement specifications
Temperature range (scalable via programming keys or software)
–50 °C ... 975 °C (LT22)
–50 °C ... 600 °C (LT15)
–50 °C ... 600 °C (LT02)
–50 °C ... 600 °C (LT02)Spectral range
8 – 14 μm
Optical resolution (90 % energy)
22:1 (precision glass optics)
15:1 (precision glass optics)
2:1 (with flat front window)CF-lens (optional)
0.6 mm @ 10 mm (with LT22)
0.8 mm @ 10 mm (with LT15)
2.5 mm @ 23 mm (with LT02)System accuracy 2),3)
(at ambient temp. 23 ±5 °C)±1 % or ±1 °C
Repeatability2),3)
(at ambient temp. 23 ±5 °C)±0.5 % or ±0.5 °C
Temperature resolution (display)
0.1 K
NETD3), 4)
0.05 K (LT22 / LT15)
0.1 K (LT02)Response time
150 ms (95 %)
Emissivity/ Gain
(adjustable via programming keys or software)0.100 – 1.100
Transmissivity/ Gain (adjustable via programming keys or software)0.100 – 1.100 Signal processing (parameter adjustable via programming keys or software, respectively)
Peak hold, valley hold, average; extended hold function with threshold and hysteresis
Software
optris® Compact Connect
1) The LCD displays capacity may be limited at ambient temperatures below 0 °C.
2) Whichever is greater
3) At object temperatures >0 °C, ε = 1
4) At time constant 200 ms and TObj 25 °C -
