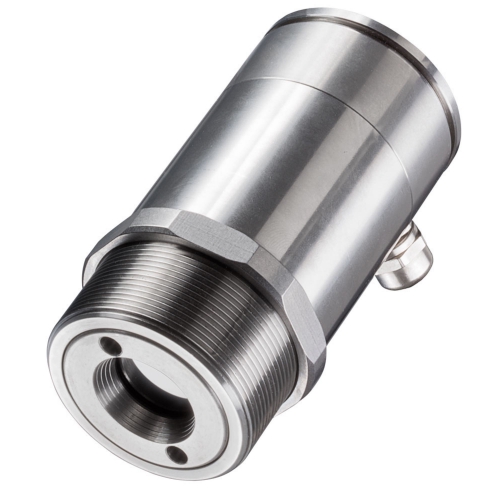

Infrarood thermometer CTlaser LT / LTF
Prijs op aanvraag
De infrarood thermometer CTlaser LT maakt een nauwkeurige temperatuur meting mogelijk op de kleinste objecten van 0,9 mm op een afstand van 70 mm.
- Productbeschrijving
- Extra informatie
- Downloads
-
De infrarood thermometer CTlaser LT maakt een nauwkeurige temperatuur meting mogelijk op de kleinste objecten van 0,9 mm op een afstand van 70 mm.
De IR thermometer CTlaser LTF is vanwege zijn snelle responstijd van slechts 9 ms perfect geschikt voor de bewaking van snelle processen. Beide modellen beschikken over een robuust en premium kwaliteit RVS meetkop. De innovatieve dubbele laser markeert exact het te meten opbject, op iedere afstand.
Kenmerken
- Temperatuur bereik: -50 °C tot 975 °C
- Spectraal bereik: 8 - 14 µm
- Respons tijd:
9 ms (CTlaser LTF)
120 ms (CTlaser LT)
-
General Specifications
Environmental rating
IP 65 (NEMA-4)
Ambient temperature
-20°C to 85°C (sensing head, 50°C with laser ON)
0°C to 85°C (electronics)
Storage temperature
Sensing head: -40°C to 85°C Electronics: -40°C to 85°C
Relative humidity
10 - 95%, non condensing
Vibration (sensor)
IEC 68-2-6: 3 G, 11 - 200 Hz, any axis
Shock (sensor)
IEC 68-2-27: 50 G, 11 ms, any axis
Weight
Sensing head: 600 g Electronics: 420 g
Electrical Specifications
Outputs/analog
channel 1: 0/4 - 20 mA, 0 - 5/10 V, thermocouple J, K
channel 2: sensing head temperature (-40°C to 85°C as 0 - 5 V or 0 - 10 V),
alarm output
Alarm output
Open - collector (24 V / 50 mA)
Optional
relay: 2 x 60 V DC/42 V ACeff; 0.4 A; optically isolated
Outputs/digital (optional)
USB, RS232, RS485, CAN, Profibus
DP, Ethernet
Output impedances
mA max. 500 Ω (with 5-36 V DC) mV min. 100 kΩ load impedance thermocouple 20 Ω
Inputs
programmable functional inputs for external emissivity adjustment, ambient temperature compensation, trigger (reset of hold functions)
Cable length
3 m (standard), 8 m, 15 m
Current draw
max. 160 mA
Power Supply
8-36 V DC
Laser 635 nm
1mW, ON/OFF via electronic box or software
Measurement Specifications
Temperature ranges
(scalable via programming keys or software)
-50°C to 975°C
Spectral ranges
8-14 μm
Optical resolution (90% energy)
75:1 CTlaser
50:1 CTlaser F
Selectable focus (CTlaser)
CF1 (0.9mm@70 mm) CF2 (1.9 mm@150 mm) CF3 (2.75 mm@200mm)
CF4 (5.9 mm@450 mm) SF (16 mm@1260 mm)
System accuracy1)
(at ambient temp. 23 ±5°C)
±1% or ±1°C2),3) (CTlaser)
±1.5% or ±1.5°C 2),3) (CTlaser F)
Repeatability
(at ambient temp. 23 ±5°C)
±0.5 % or ±0.5°C1), 2) (CTlaser)
±1 % or ±1°C1), 2) (CTlaser F)
Temperature resolution (NETD)
0.1°C / 0.5°C (with CTlaser F)
Response time (90% signal) 4)
9 ms (CTlaser F) 120 ms (CTlaser)
Emissivity/Gain (adjustable via programming keys or software)
0.100 - 1.100
Transmissivity/Gain (adjustable via programming keys or software)
0.100 - 1.100
Signal processing (parameter adjustable via programming keys or software, respectively)
peak hold, valley hold, average; extended hold function with threshold and hysteresis
Software
optris Compact Connect
1) different spotsizes for CTlaser F (D:S = 50:1)
2) whichever is greater
3) at object temperatures >0°C, Ɛ =1
4) with dynamic adaption at low signal levels -
