DPI 705E
Prijs op aanvraag
De Druck DPI 705E serie digitale druk indicators zijn nauwkeurige en betrouwbare druk meters in een robuuste en degelijke behuizing. Meer dan 15 jaar ervaring met draagbare testapparatuur heeft geresulteerd in dit nieuwe en nog meer geavanceerde product.
Anderen kochten ook:
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
De Druck DPI 705E-serie handheld druk en optionele temperatuur indicatoren combineren een stevig en robuust ontwerp voor het uitvoeren van nauwkeurige en betrouwbare metingen.
Compact en robuust, de DPI 705E-serie is ontworpen voor bediening met één hand en biedt vele essentiële functies die vereist zijn voor routineonderhoud en probleemoplossing van systemen.Kenmerken
- 48 drukbereiken van ± 25 mbar tot 1.400 bar (± 1,69 psi tot 20.000 psi / 2,5 KPa tot 140 MPa)
- Totale 1 jaar onzekerheid tot 0,05% volledige schaal (FS) over een temperatuurbereik van -10 ° C tot + 50 ° C
- Interne opslag met kalibratiegegevens, telt af tot herkalibratie datum
- Robuust, handheld ontwerp met display met hoog contrast en achtergrondverlichting
- Lektest, tarra, maximum / minimum en filter
- Uitvoeringen voor gevaarlijke omgeving (intrinsiek veilig) beschikbaar

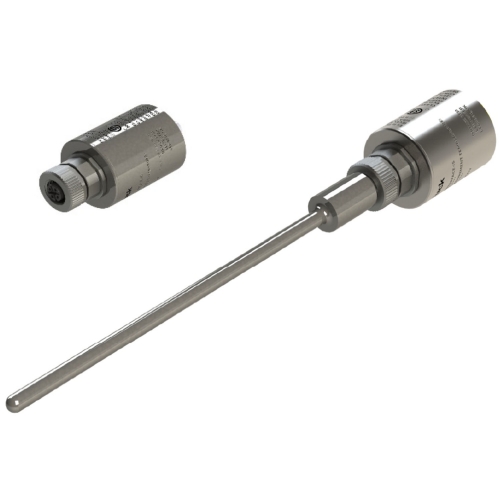

- Optionele aansluiting voor plug-and-play remote druk- en weerstandstemperatuursensor (RTD)
- Optionele pneumatische en hydraulische handpompen
Toepassingen
In combinatie met de optionele pneumatische en hydraulische handpompen beschikt u over een low cost kalibratie oplossing voor het kalibreren van analoge manometers en digitale druk meters.
-
Pressure Ranges
Internal and remote sensors are fitted with pressure connectors as detailed below:
- 25 mbar – 200 bar (10 inH2O - 3000 psi / 2.5 kPa - 20 MPa): G1/8 BSP female
- Differential reference port: Legris 4 mm tubing adaptor
- ≥350 bar (5000 psi / 35 MPa): Autoclave 9/16 x 18 UNF Male
DPI 705E Internal Pressure Sensors
The DPI705E includes an internal Absolute, Gauge or Differential sensor.
Available ranges as per table:Pressure Range
Abs
Gauge
Differential
Standard Accuracy
High Accuracy
25 mbar / 10 inH2O / 2.5 kPa
-
√
√
√
-
70 mbar / 1 psi / 7 kPa
-
√
√
√
-
200 mbar / 3 psi / 20 kPa
-
√
√
√
-
350 mbar / 5 psi / 35 kPa
√
√
√
√
√
700 mbar / 10 psi / 70 kPa
√
√
√
√
√
1 bar / 15 psi / 100 kPa
√
√
√
√
√
2 bar / 30 psi / 200 kPa
√
√
√
√
√
3.5 bar / 50 psi / 350 kPa
√
√
-
√
√
7 bar / 100 psi / 700 kPa
√
√
-
√
√
10 bar / 150 psi / 1000 kPa
√
√
-
√
√
20 bar / 300 psi / 2 MPa
√
√
-
√
√
35 bar / 500 psi / 3.5 MPa
√
√
-
√
√
70 bar / 1000 psi / 7 MPa
√
√
-
√
√
100 bar / 1500 psi / 10 MPa
√
√
-
√
√
135 bar / 2000 psi / 13.5 MPa
√
√
-
√
√
200 bar / 3000 psi / 20 MPa
√
√
-
√
√
350 bar / 5000 psi / 35 MPa
√
-
-
√
√
700 bar / 10000 psi / 70MPa
√
-
-
√
√
Note: Do not apply pressure greater than 1 bar (16 psi) absolute to the negative port of differential pressure indicators.

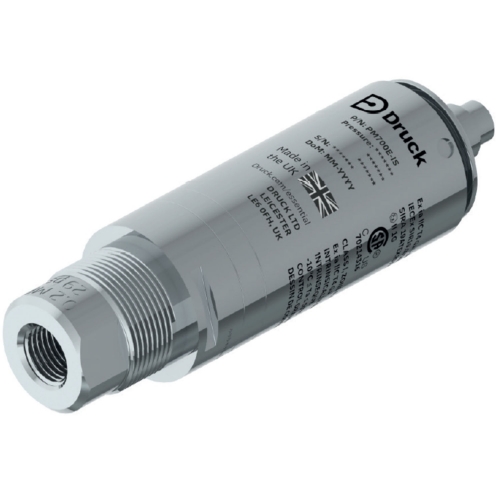

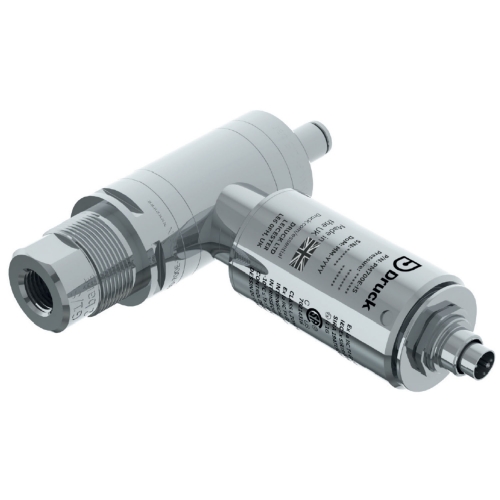

PM 700E External Remote Pressure Sensors
Any number of remote sensors can be used with a single DPI705E as all sensors hold their own calibration data and are supplied with a 2.9m (9.5 feet) cable
Available ranges as per table:Pressure Range
Abs
Gauge
Differential
Standard
AccuracyHigh
Accuracy25 mbar / 10 inH2O / 2.5 kPa
-
√
√
√
-
70 mbar / 1 psi / 7 kPa
-
√
√
√
-
200 mbar / 3 psi / 20 kPa
-
√
√
√
-
350 mbar / 5 psi / 35 kPa
√
√
√
√
√
700 mbar / 10 psi / 70 kPa
√
√
√
√
√
1 bar / 15 psi / 100 kPa
√
√
√
√
√
2 bar / 30 psi / 200 kPa
√
√
√
√
√
3.5 bar / 50 psi / 350 kPa
√
√
-
√
√
7 bar / 100 psi / 700 kPa
√
√
-
√
√
10 bar / 150 psi / 1000 kPa
√
√
-
√
√
20 bar / 300 psi / 2 MPa
√
√
-
√
√
35 bar / 500 psi / 3.5 MPa
√
√
-
√
√
70 bar / 1000 psi / 7 MPa
√
√
-
√
√
100 bar / 1500 psi / 10 MPa
√
√
-
√
√
135 bar / 2000 psi / 13.5 MPa
√
√
-
√
√
200 bar / 3000 psi / 20 MPa
√
√
-
√
√
350 bar / 5000 psi / 35 MPa
√
-
-
√
√
700 bar / 10000 psi / 70 MPa
√
-
-
√
√
1000 bar/ 15000 psi/ 100 MPa
√
-
-
√
√
1400 bar/20000 psi/140 MPa
√
-
-
√
√
Accuracy Specification
Absolute Sensors
Standard Accuracy
High Accuracy
Pressure Range
NLH&R
Total Uncertainty
NLH&R
Total uncertainty
-10 to 50°C (14 to 122°F)
(% FS)
(% FS)
(% FS)
(% FS)
350 mbar to 1400 bar
0.08
0.1
0.04
0.075
Gauge/Differential Sensors
Standard Accuracy
High Accuracy Pressure Range
NLH&R
Total Uncertainty
NLH&R
Total Uncertainty
-10 to 50°C (14 to 122°F)
(% FS)
(% FS)
(% FS)
(% FS)
25 mbar
0.3
0.348
N/A
N/A
70 mbar
0.1
0.121
N/A
N/A
200 mbar
0.08
0.1
N/A
N/A
350 mbar to 700 mbar
0.08
0.1
0.04
0.05
1 bar to 200 bar
0.08
0.1
0.04
0.05
-
