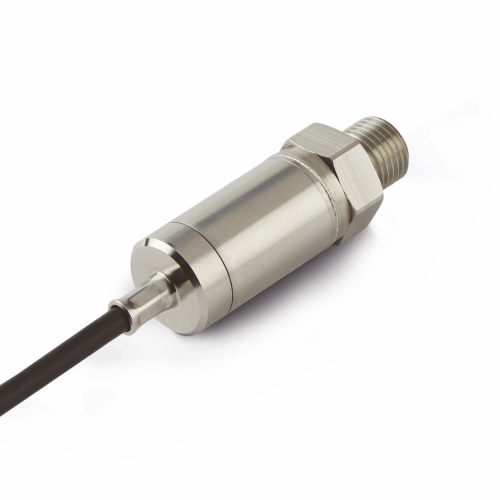

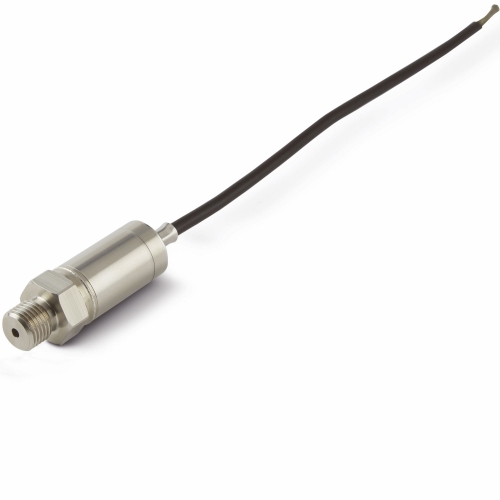

ADROIT6000 Druk Sensor
Prijs op aanvraag
Als u op zoek bent naar een kleine druksensor met hoge prestaties, dan is de ADROIT6000 wat u zoekt. De ADROIT6000 combineert digitale temperatuurcompensatie, analoge signaaluitgangen, snelle reactietijden, hoogwaardig mechanisch ontwerp in een kleine behuizing voor eenvoudige installatie.
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-
Betrouwbaarheid is van het grootste belang als het gaat om het vertrouwen op druksensoren.
Met de ADROIT6000 van Druck kunt u erop vertrouwen dat deze vele jaren voor u zal werken. Met de ADROIT6000 krijgt u niets dan geweldige, nauwkeurige resultaten. En het was ook nog nooit zo eenvoudig om te controleren of deze druksensor nauwkeurig werkt. De digitale compensatie geeft deze druksensor betere prestaties, vooral over temperatuur. Het kleine formaat betekent ook dat deze sensor eenvoudig te installeren is in moeilijk toegankelijke applicaties. En met kalibraties met behulp van een telefoon-app hoeft de sensor niet worden geopend voor onderhoud. Bovendien zijn er standaard analoge uitgangen voor eenvoudige integratie in bestaande systemen en apparatuur.
ADROIT6000 heeft een verzameling functies die anders zijn dan ooit tevoren. Wanneer u naar het download tabblad gaat, kunt u een artikel downloaden en lezen om te zien hoe deze functies samen de prestaties verbeteren. -
Ordering Information (1) Select model number Product Series ADROIT6 ADROIT6200 Diameter and Material 2 19mm Stainless Steel Electrical Connector 1 Polyurethane Cable (metal crimp) 2 Raychem Cable (metal crimp) 6 MIL-C-26482 Bayonet 7 DIN 43650 Form A Demountable (Mating connector supplied) Note 1 D Micro DIN (9.4 mm Pitch) Note 2 G M12 x 1 4-pin Note 1 Electronics Option 2 4 to 20 mA 2-wire 4 0 to 5 V 3-wire 5 Configurable Voltage 3-wire Compensated Temperature Range TB -20 to +80 °C TD -40 to +125 °C Note 3 Accuracy A2 Improved A3 Premium. Note 4 Calibration CD Total Precision and Zero and Span data Hazardous Area Approval (Note 6) H0 None Pressure Connector PA G1/4 Female PB G1/4 Male Flat PC G1/4 Male 60° Internal Cone (Note 5) PE 1/4 NPT Female PF 1/4 NPT Male PG 1/8 NPT Male (Note 5) PJ M14x1.5 60° Internal Cone (Note 5) PK M12x1 Internal Cone (Note 5) P22 7/16-20 UNF flat end 74° (Note 5) PS 1/4 Swagelok Bulkhead (Note 5, 8) PT G1/4 Male Flat Long (Note 5) P33 7/16-20 UNF Female W/L RC G1/4 Male Flar-Cross Bore (Note 6) RF 1/4 VCR male (Note 8) RQ NW16 Flange (Note 7, 8) P14 7/16-20 UNF Long 37° Flare Tip (Note 8) ADROIT6 2 6 2 - TB - A2 - CD - H0 - PA Typical Model Number
Ordering NotesNote 1: Mating connector not supplied. (see Accessories, section 3)
Note 2: Mating connector supplied. (see Accessories, section 3)
Note 3: Choose from electrical connector options 2, 6 or G and a minimum pressure range of 2 bar to select TD compensated temperature range.
Note 4: Premium Accuracy is not available if TD compensated temperature range is selected
Note 5: This connection is only available on pressure ranges up to ≤350 bar.
Note 6: This connection is only available on pressure ranges between ≥10 bar and ≤350 bar.
Note 7: This connection is only available on pressure ranges up to <10 bar.
Note 8: This connection is not available with differential pressure ranges.
2) State pressure range and units (e.g., 0 to 10 bar, -5 to +5 bar)
Pressure unit options are:
Symbol
Description
bar
bar
mbar
millibar
psi
pounds/sq. inch
Pa
Pascal
hPa
hectoPascal
kPa
kiloPascal
MPa
MegaPascal
mmH2O
mm water
cmH2O
cm water
mH2O
metres water
inH2O
inches water
ftH2O
feet water
mmHg
mm mercury
inHg
inches mercury
kgf/cm2
kg force/sq. cm
atm
atmosphere
Torr
torr
3) State pressure reference (e.g., gauge)
Reference options are:- gauge
- absolute
- barometric
- sealed gauge
- wet/dry differential
- wet/wet differential
4) Electrical Connector options 1 and 2: State cable lengths and units: integer values only in ft or m.- Minimum length 1 m (3 ft) cable
- Maximum cable length 3 m (9 ft)
5) Electronics option 5" State output at minimum and maximum pressure: e.g. output 0.5 to 4.5 V
State voltage output at minimum and maximum pressure(e.g., output –1 to 9 V)
Accessories (to be ordered as separate line items)

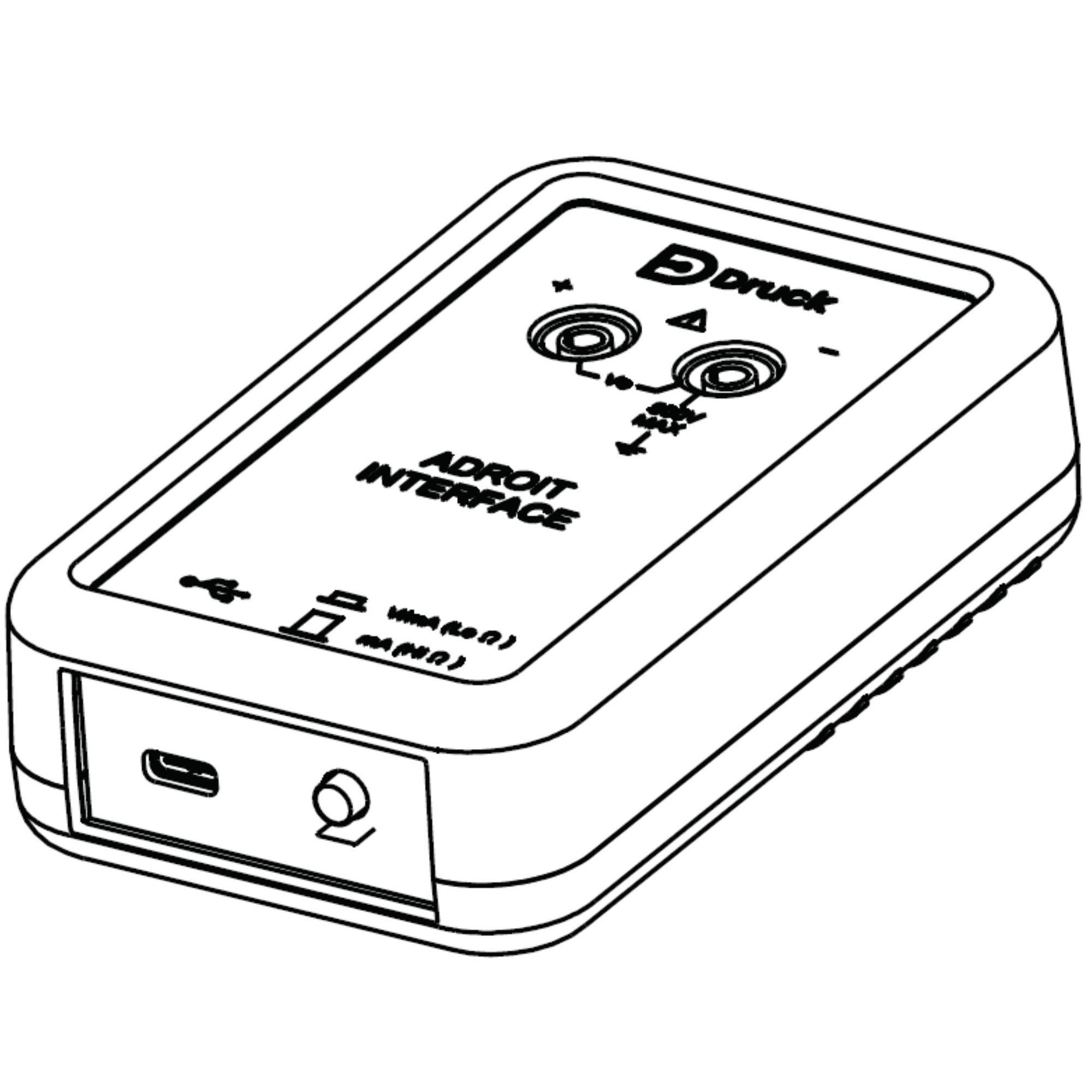

1. ADROIT6000 Interface box Part number : ADROIT-Interface
The interface is used with a Windows-based PC or an Android device (laptop, tablet or phone). It enables the user to make small adjustment to the zero and span settings of the sensor for calibration purposes. It is supplied with a USB lead to USB-C (Android device) or USB-A (Laptop)
2. Test leads
Set of 2off 4mm leads and crocodile clips for connection to the ADROIT6200 sensor are available. Part Number: 209-359 Part Description: UPSIII Test lead set. 2 sets are required for a calibration.

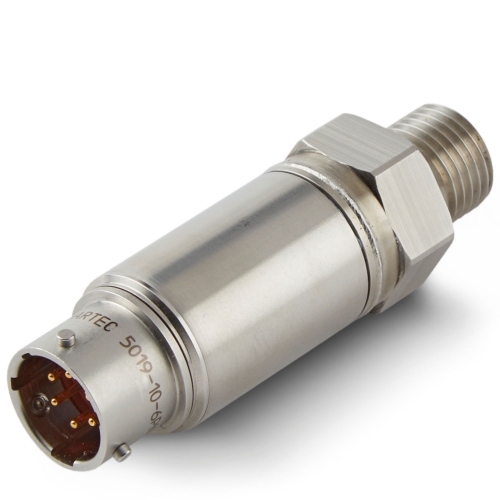

3. Mating connectorsFor MIL-C-26482 Bayonet- For M12 x 1 4-Pin
- For Micro DIN (9.4 mm Pitch)
4. Cable Assemblies
Part Number 163-009
Part Number 149M7393-1
Part Number 192-257-01 (one supplied with each sensor)A made up electrical connector with a length of cable terminated in solder tinned wires
4. Cable AssembliesA made up electrical connector with a length of cable terminated in solder tinned wiresMinimum length 1m (3ft) Maximum length 200m (600ft) Example: UNIKCABLE-6-2 5m
(1) Select part number Main Product UNIKCABLE Cable Assembly Electrical Connector 6 MIL-C-26482 Bayonet 7 DIN 43650 D Micro DIN (9.4 mm Pitch) G M12 x 1 4-pin Cable 1 Polyurethane Cable 2 Raychem Cable ADROIT6 6 2 (Example Part Number) (2) State Cable length and units (integer value only)
Minimum length 1m (3ft)
Maximum length 200m (600ft)
Example: UNIKCABLE-6-2 5m -
Documents:
Filename Upload date Size ADROIT6000 Datasheet 2020.11.11 0.5 MB ADROIT6000 Whitepaper 2020.11.11 0.4 MB
