Additel 686 Digitale Manometer
Digitale Manometers
Prijs op aanvraag
De nieuwe Additel 686 geavanceerde manometers zullen de manier waarop u drukmetingen wilt uitvoeren opnieuw definiëren!
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-

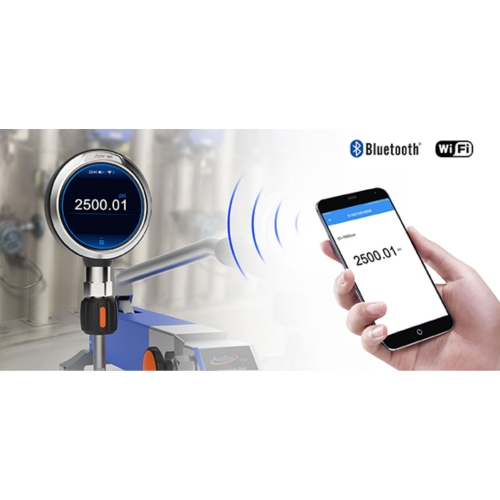

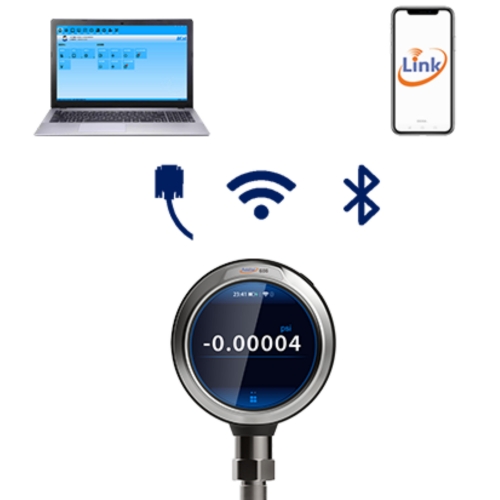

Additel's 686 geavanceerde digitale manometers zullen de manier waarop u drukmetingen wilt uitvoeren opnieuw definiëren! Met draadloze connectiviteit op afstand, microprocessortechnologie, ultramoderne siliciumdruksensoren en optionele opslagcapaciteit aan boord, bieden deze aantrekkelijke en volledig temperatuurgecompenseerde kalibratorsen de prestaties, duurzaamheid en betrouwbaarheid die u gewend bent van de Additel producten. Deze volledig nieuwe manier van communiceren met onze drukkalibratoren maakt de ADT686 een waar genot om te gebruiken. De handige Additel Link-app geeft gebruikers de mogelijkheid om deze kalibratoren op afstand te monitoren door middel van een tablet of mobiele telefoon. U kunt kiezen uit een overvloed aan opties, waarmee u deze drukkalibratoren kunt configureren zodat u kunt voldoen aan uw specifieke drukkalibratie- en meetbehoeften. Met een IP67-classificatie zult u merken dat deze verbazingwekkende drukkalibratoren in het veld of in het laboratorium kunnen worden gebruikt omdat ze voldoen aan de meest veeleisende behoeften op het gebied van drukkalibratie.
Een moderne gebruikerservaring:

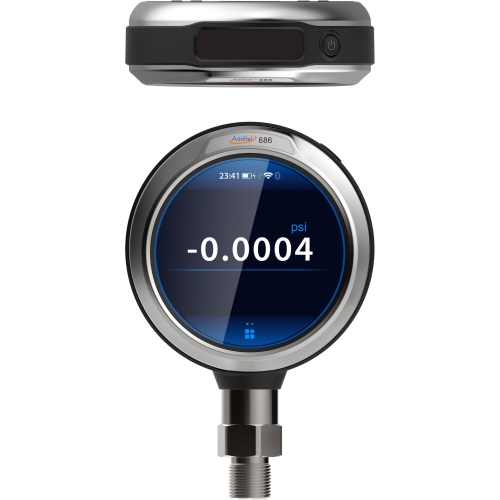

Additel heeft alles in het werk gesteld om onze klanten de best mogelijke ervaring te bieden bij het gebruik van deze nieuwe en revolutionaire meter. Het 3,4-inch kleurenaanraakscherm wordt geleverd met een beschermend, vervangbaar scherm van gehard glas en is een verfrissende update van de traditionele drukknop interface. Met een gemakkelijk te navigeren menustructuur en een snelle touchscreen respons, zult u merken dat deze ADT686-meters eenvoudig maar krachtig te gebruiken zijn. Het gemakkelijk af te lezen display is niet alleen leuk om te gebruiken, maar het is ook robuust gebouwd om te voldoen aan de eisen van een drukke technicus in het veld of in het laboratorium.
Elk model meet Gauge of Absolute Druk:
De Additel 685 digitale manometers bevatten een ingebouwde barometersensor waarmee de druk kan worden weergegeven in overdruk of absolute druk met een eenvoudige menuselectie. De ingebouwde barometer is gekalibreerd en gecertificeerd tot een nauwkeurigheid van 50 Pa. Met deze unieke eigenschap kan de ADT686 een oplossing zijn voor drie veel voorkomende toepassingen: overdruk meting, absolute drukmeting en barometrische of atmosferische drukmeting. Met een Additel 685 in uw bezit heeft u altijd de mogelijkheid om meer te doen met één instrument!
Datalogging-optie:
Optioneel is het mogelijk om stand-alone datalogging uit te voeren met de ADT686. U kunt nu meer dan 10 miljoen interne records opnemen in de 685-serie. Elk record bevat datum-, tijd-, druk- en temperatuurmetingen. Download de gelogde gegevens met de gratis Additel / Land-software of u kunt Additel / Log II kopen voor real-time logging en data-analyse. Additel's 685 digitale manometers zijn ongeëvenaard in prestaties en betrouwbaarheid. U krijgt het beste van het beste wanneer u Additel-producten koopt! -
Specifications Accuracy ADT686-02: 0.02% of full span ADT686-05: 0.05% of full span 686-RD: 0% to 20% of Range: 0.02% of full span, 20% to 110% of Range: 0.1% of reading, Vacuum: 0.25% of full span[1][2] Barometric Accuracy (built-in barometer) 50Pa Gauge Types Gauge pressure, compound pressure, absolute pressure, differential pressure Display Color Touchscreen (capacitive) Screen protector: tempered glass film (replaceable) Display rate: 3 readings per second (Default setting). Adjustable from 10 readings per second to 1 reading every 20 seconds Resolution: 4,5 or 6 digits (user selectable) Pressure Units Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O@4°C mmH2O@4°C, inHg@0°C, mmHg@0°C and 5 customizable units Environmental Compensated Temperature: 14°F to 122°F (-10°C to 50°C) Operating Temperature: 14°F to 122°F (-10°C to 50°C) Storage Temperature: -4°F to 158°F (-20°C to 70°C) Humidity: 0 - 95%, Non-condensing Pressure Port ≤15,000 psi: 1/4NPT male, 1/2NPT male, 1/4BSP male, 1/2BSP male, M20×1.5 male >15,000 psi: 1/4HP female or 1/4HP male, *1/4HP female: Autoclave F-250-C, 9/16" - 18 UNF-2B, *1/4HP male: Autoclave M-250-C, 9/16" - 18 UNF-2A Differential Pressure: Barb fitting Other connections available per request Over Pressure Warning 1.2 Power Battery: Rechargeable Li-ion battery Li-Battery life: 16 hours typical Recharge time: 4 hours typical External power: 110V/220V power adapter (5 VDC) Enclosure Case material: 304 SS Wetted parts: 316 SS [3] Dimensions: 4.65" (118mm) width X 1.77" (42mm) depth 6.89" (175mm) height Weight: 1.58 lbs. (0.715 kg) Data Logging Data storage: 8GB (100M+ records) Mode: manual and automatic Interval-record: user selectable Compliance Protection Level: IP67 Vibration: 5 g (10-500 Hz) Shock Resistance: 8 g/11 ms CE Communication USB Type-C and Bluetooth included, RS232 or Wi-Fi (optional) Warranty 1 year [1] FS = -14.5 psi [2] Applicable ADT686-RD-CPX [3] Wetted parts material types may vary by pressure range. Please refer to manual or contact to Additel for more information. Gauge Pressure[1]
P/N
Pressure Range
Media[2]
Accuracy
Burst Pressure psi
bar
%FS %RD V15
-15
-1
G
0.02 (0.05)
N/A 3×
GP2
2
0.16
G
0.05
N/A 3×
GP5
5
0.35
G
0.05
N/A 3×
GP10
10
0.7
G
0.02 (0.05)
0.1 3×
GP15
15
1
G, L[3]
0.02 (0.05)
0.1 3×
GP30
30
2
G, L[3]
0.02 (0.05)
0.1 3×
GP50
50
3.5
G, L
0.02 (0.05)
0.1 3×
GP100
100
7
G, L
0.02 (0.05)
0.1 3×
GP150
150
10
G, L
0.02 (0.05)
0.1 3×
GP300
300
20
G, L
0.02 (0.05)
0.1 3×
GP500
500
35
G, L
0.02 (0.05)
0.1 3×
GP600
600
40
G, L
0.02 (0.05)
0.1 3×
GP1K
1000
70
G, L
0.02 (0.05)
0.1 3×
GP2K
2000
140
G, L
0.02 (0.05)
0.1 3×
GP3K
3000
200
G, L
0.02 (0.05)
0.1 3×
GP5K
5000
350
G, L
0.02 (0.05)
0.1 3×
GP10K
10000
700
G, L
0.02 (0.05)
0.1 3×
GP15K
15000
1000
G, L
0.05 (0.1)
0.1 2×
GP20K
20000
1400
G, L
0.05 (0.1)
N/A 1.5×
GP25K
25000
1600
G, L
0.05 (0.1)
N/A 1.5×
GP30K
30000
2000
G, L
0.05 (0.1)
N/A 1.5×
GP36K
36000
2500
G, L
0.05 (0.1)
N/A 1.5×
GP40K
40000
2800
G, L
0.05 (0.1)
N/A 1.35×
GP50K
50000
3500
G, L
0.1 (0.2)
N/A 1.2×
GP60K
60000
4200
G, L
0.1 (0.2)
N/A 1.1×
[1] Sealed gauge pressure for above 1,000 psi [2] G=Gas, L=Liquid [3] 0.02% FS for gas media only
Compound Pressure
P/N
Pressure Range
Media
Accuracy(%FS)[1]
Burst Pressure psi
bar
%FS[1] %RD CP2
±2
±0.16
G
0.05
N/A 3×
CP5
±5
±0.35
G
0.02 (0.05)
0.1 3×
CP10
±10
±0.7
G
0.02 (0.05)
0.1 3×
CP15
±15
±1
G
0.02 (0.05)
0.1 3×
CP30
-15 to 30
-1 to 2
G
0.02 (0.05)
0.1 3×
CP100
-15 to 100
-1 to 7
G, L
0.02 (0.05)
0.1 3×
CP300
-15 to 300
-1 to 20
G, L
0.02 (0.05)
0.1 3×
CP500
-15 to 500 -1 to 35 G, L 0.02 (0.05) 0.1 3x CP600
-15 to 600 -1 to 40 G, L 0.02 (0.05) 0.1 3x CP1K
-15 to 1000 -1 to 70 G, L 0.02 (0.05) 0.1 3x [1] FS specification applies to the span of the range
Absolute Pressure
P/N
Pressure Range
Media
Accuracy(%FS)
Burst Pressure psi
bar
AP5
5
0.35
G
0.1
3×
AP10
10
0.7
G
0.1
3×
AP15
15
1
G
0.1
3×
AP30
30
2
G
0.1
3×
AP50
50
3.5
G
0.1
3×
AP100
100
7
G , L
0.05 (0.1)
3×
AP300
300
20
G , L
0.05 (0.1)
3×
AP500
500
35
G , L
0.05 (0.1)
3×
AP1K
1000
70
G , L
0.05 (0.1)
3×
AP3K
3000
200
G , L
0.05 (0.1)
3×
AP5K
5000
350
G , L
0.05 (0.1)
3×

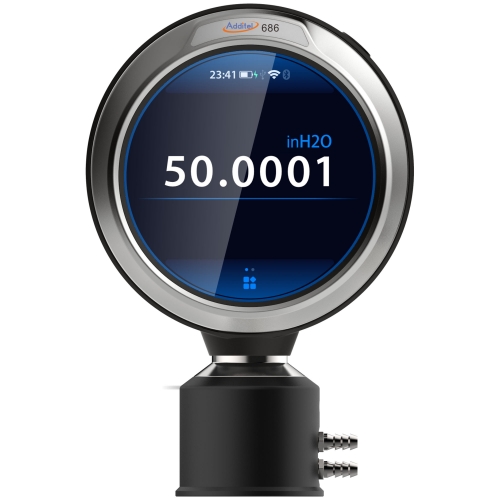

Differential Pressure
P/N
Pressure Range
Media
Accuracy(%FS)[1]
Burst Pressure
Static Pressure Range inH2O
mbar
DP1
±1
±2.5
G
0.05[2]
100×
±10 psi
DP2
±2
±5.0
G
0.05[2]
100×
±10 psi
DP5
±5
±10
G
0.05[2]
50×
±10 psi
DP10
±10
±25
G
0.05[2]
20×
±10 psi
DP20
±20
±50
G
0.05
20×
±10 psi
DP30
±30
±75
G
0.05
20×
±10 psi
DP50
±50
±160
G
0.05
3×
±10 psi
DP150
±150
±350
G
0.02
3×
50 psi
DP300
±300
±700
G
0.02
3×
50 psi
[1] FS specification applies to the span of the range. Accuracy includes one year stability. [2] 0.05%FS accuracy (incl 6 months stability). One year accuracy is 0.05%FS calibration accuracy combined with 0.05%FS one year stability.
Barometric Pressure P/N Pressure Range Media Accuracy Burst Pressure Low High BP 60 kPa 110 kPa G 40 Pa 3× -
Documents:
Filename Upload date Size Additel 686 series Digital Pressure Gauge Datasheet 2023.8.17 0.4 MB Additel 686 series Pressure Gauge User Manual 2021.8.24 2.4 MB
