Additel 685 Digitale Manometer met datalogger
Prijs op aanvraag
Bent u op zoek naar de meest geavanceerde, best presterende en moderne digitale manometer op de markt? Gefeliciteerd, u hebt hem zojuist gevonden!
- Productbeschrijving
- Extra informatie
- Video
- Downloads
-

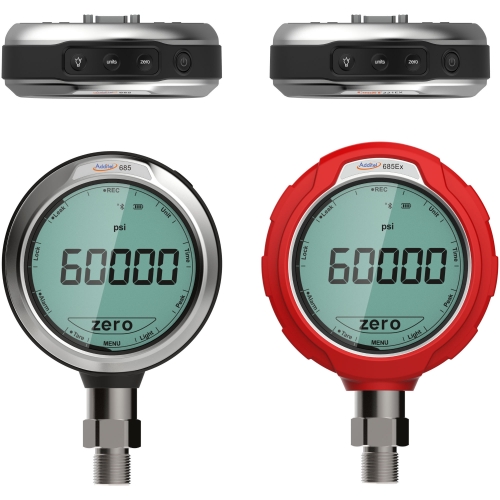

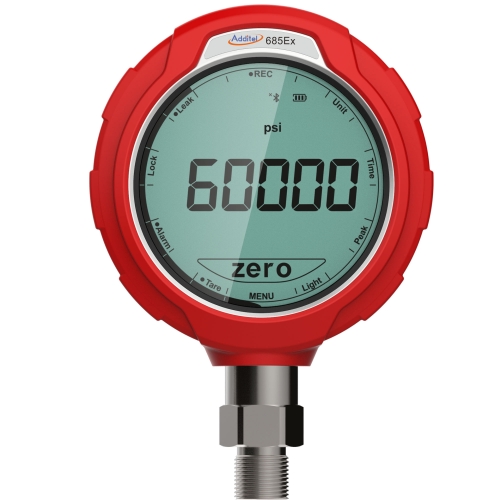

Bent u op zoek naar de meest geavanceerde, best presterende en moderne digitale manometer op de markt? Gefeliciteerd, u hebt hem zojuist gevonden! De ADT685 digitale manometers van Additel zijn een klasse apart met een verbazingwekkend eenvoudig te gebruiken en afleesbaar touchscreen. De geheel nieuwe moderne menustructuur en bedieningsinterface zorgen voor een nieuwe en verfrissende ervaring om druk te meten. Deze compleet nieuwe manier van communiceren met de Additel meters maakt de ADT685 serie een waar genoegen om te gebruiken. Met microprocessortechnologie, ultramoderne siliciumdruksensoren en veel opslagcapaciteit aan boord, bieden deze aantrekkelijke en volledig temperatuurgecompenseerde digitale manometers de prestaties, duurzaamheid en betrouwbaarheid die u gewend bent van de Additel producten.Voor intrinsiek veilige toepassingen, is de ADT685Ex klaar om drukmetingen te doen en deze te loggen in de meest veeleisende omgevingen. Elke Additel 685 heeft ook een IP67-classificatie om uw investering in stoffige en / of natte omgevingen te beschermen.
Een moderne gebruikerservaring:
Additel heeft alles in het werk gesteld om onze klanten de best mogelijke ervaring te bieden bij het gebruik van deze nieuwe en revolutionaire meter. Het 3,4-inch touchscreen-display wordt geleverd met een beschermend, vervangbaar scherm van gehard glas en is een verfrissende update van de traditionele drukknop bediening. Met een gemakkelijk te navigeren menustructuur en snelle touchscreen-respons, zult u merken dat deze ADT685-meters eenvoudig maar krachtig in gebruik zijn. Het gemakkelijk af te lezen display is niet alleen leuk om te gebruiken, maar het is ook robuust gebouwd om te voldoen aan de eisen van een drukke technicus in het veld of in het laboratorium.
Elk model meet Gauge of Absolute Druk:
De Additel 685 digitale manometers bevatten een ingebouwde barometersensor waarmee de druk kan worden weergegeven in overdruk of absolute druk met een eenvoudige menuselectie. De ingebouwde barometer is gekalibreerd en gecertificeerd tot een nauwkeurigheid van 50 Pa. Met deze unieke eigenschap kan de ADT685 een oplossing zijn voor drie veel voorkomende toepassingen: overdruk meting, absolute drukmeting en barometrische of atmosferische drukmeting. Met een Additel 685 in uw bezit heeft u altijd de mogelijkheid om meer te doen met één instrument!
Datalogging-optie:
Optioneel is het mogelijk om stand-alone datalogging uit te voeren met de ADT685. U kunt nu meer dan 10 miljoen interne records opnemen in de 685-serie. Elk record bevat datum-, tijd-, druk- en temperatuurmetingen. Download de gelogde gegevens met de gratis Additel / Land-software of u kunt Additel / Log II kopen voor real-time logging en data-analyse. Additel's 685 digitale manometers zijn ongeëvenaard in prestaties en betrouwbaarheid. U krijgt het beste van het beste wanneer u Additel-producten koopt! -
Specifications Model ADT685 ADT685Ex Description Digital Pressure Gauge Intrinsically Safe Digital Pressure Gauge Intrinsic Safety & European Compliance CE CE marked, ATEX certified intrinsically safe, II 1G EX ia IIC T4 Ga Accuracy (For detailed accuracy, please see pressure range table) 685(Ex)-02 : 0.02% of full span 685(Ex)-05 : 0.05% of full span 685(Ex)-RD: 0% to 20% of Range: 0.02% of full span, 20% to 110% of Range: 0.1% of reading, Vacuum: 0.25% of full span [1][2] Barometric Accuracy (Built-in barometer) 50Pa Gauge Types Gauge pressure, compound pressure, absolute pressure, differential pressure and barometric pressure Display Touch screen (3.4'' FSTN segment capacitive) - 5 1/2 full digits Screen protector: tempered glass film (replaceable) Display rate: 3 readings per second (default setting). Adjustable from 10 readings per second to 1 reading every 20 seconds Pressure Units Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg and 3 customized unit Environmental Compensated Temperature: 14°F to 122°F (-10°C to 50°C) Operating Temperature: 14°F to 122°F (-10°C to 50°C) Storage Temperature: -4°F to 158°F (-20°C to 70°C) Humidity: 0 - 95%, Non-condensing Pressure Port ≤15,000 psi: 1/4NPT male, 1/2NPT male, 1/4BSP male, 1/2BSP male, M20×1.5 male >15,000 psi: 1/4HP female or 1/4HP male, *1/4HP female: Autoclave F-250-C, 9/16" - 18 UNF-2B, *1/4HP male: Autoclave M-250-C, 9/16" - 18 UNF-2A Differential Pressure: Barb fitting Other connections available per request Power Battery: Three AA alkaline batteries (included) Battery life: 1500 hours typical Power auto-off: user selectable External power: 110/220 V adapter (5 VDC) (optional, excl ADT685Ex) Enclosure Case material: 304 SS Wetted parts: 316 SS[3] Dimensions: 4.65" (118mm) width X 1.77" (42mm) depth X 7.01" (178mm) height Weight: 1.50 lbs. (0.68 kg) Compliance Protection Level: IP67 Vibration: 5 g (10-500 Hz) Shock Resistance: 8 g/11 ms CE Data Logging (Available on with data logging tion ADT685-...-DL) Data storage: 10,000,000 records Rate: user-selectable from 1 to 99,999 second intervals Communication USB Type-C and Bluetooth included RS-232 or RS-485 [4] (optional) 4 - 20 mA Output[4] 3.2 μA Warranty 1 year [1] FS = -14.5 psi [2] Applicable ADT685-RD-CPX [3] Wetted parts material types may vary by pressure range. Please refer to manual or contact Additel for more information. [4] 4-20mA output and RS-485 not available in ADT685Ex models. Gauge Pressure[1]
P/N
Pressure Range
Media[2]
AccuracyBurst Pressure psi
bar
%FS
%RD
V15
-15
-1
G
0.02 (0.05, 0.1, 0.2)
N/A
3×
GP2
2
0.16
G
0.05 (0.1, 0.2)
N/A
3×
GP5
5
0.35
G
0.05 (0.1, 0.2)
0.1
3×
GP10
10
0.7
G
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP15
15
1
G, L[3]
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP30
30
2
G, L[3]
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP50
50
3.5
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP100
100
7
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP150
150
10
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP300
300
20
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP500
500
35
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP600
600
40
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP1K
1000
70
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP2K
2000
140
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP3K
3000
200
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP5K
5000
350
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP10K
10000
700
G, L
0.02 (0.05, 0.1, 0.2)
0.1
3×
GP15K
15000
1000
G, L
0.05 (0.1,0.2)
0.1
2×
GP20K
20000
1400
G, L
0.05 (0.1,0.2)
N/A
1.5×
GP25K
25000
1600
G, L
0.1 (0.2)
N/A
1.5×
GP30K
30000
2000
G, L
0.1 (0.2)
N/A
1.5×
GP36K
36000
2500
G, L
0.1 (0.2)
N/A
1.5×
GP40K
40000
2800
G, L
0.1 (0.2)
N/A
1.35×
GP50K
50000
3500
G, L
0.1 (0.2)
N/A
1.2×
GP60K
60000
4200
G, L
0.1 (0.2)
N/A
1.1×
[1] Sealed gauge pressure for above 1,000 psi [2] G=Gas, L=Liquid [3] 0.02% FS for gas media only
Barometric Pressure
P/N
Pressure Range
Media
Accuracy
Burst Pressure Low
High
BP
60 kPa
110 kPa
G
40 Pa
3×
Absolute Pressure
P/N
Pressure Range
Media[1]
Accuracy(%FS)
Burst Pressure psi
bar
AP5
5
0.35
G
0.1 (0.2)
3×
AP10
10
0.7
G
0.1 (0.2)
3×
AP15
15
1
G
0.1 (0.2)
3×
AP30
30
2
G
0.1 (0.2)
3×
AP50
50
3.5
G
0.1 (0.2)
3×
AP100
100
7
G, L
0.05 (0.1, 0.2)
3×
AP300
300
20
G, L
0.05 (0.1, 0.2)
3×
AP500
500
35
G, L
0.05 (0.1, 0.2)
3×
AP1K
1000
70
G, L
0.05 (0.1, 0.2)
3×
AP3K
3000
200
G, L
0.05 (0.1, 0.2)
3×
AP5K
5000
350
G, L
0.05 (0.1, 0.2)
3×
[1] G=Gas, L=Liquid
Differential Pressure
P/N
Pressure Range
Media
Accuracy (%FS)[1]
Burst Pressure
Static Pressure Range (inH2O)
(mbar)
DP1
±1
±2.5
G
0.05[2]
100×
±10 psi
DP2
±2
±5.0
G
0.05[2]
100×
±10 psi
DP5
±5
±10
G
0.05[2]
50×
±10 psi
DP10
±10
±25
G
0.05[2]
20×
±10 psi
DP20
±20
±50
G
0.05
20×
±10 psi
DP30
±30
±75
G
0.05
20×
±10 psi
DP50
±50
±160
G
0.05
3×
±10 psi
DP150
±150
±350
G
0.02 (0.05)
3×
50 psi
DP300
±300
±700
G
0.02 (0.05)
3×
50 psi
[1] FS specification applies to the span of the range. Accuracy includes one year stability. [2] 0.05%FS accuracy (incl 6 months stability). One year accuracy is 0.05%FS calibration accuracy combined with 0.05%FS one year stability.
Compound Pressure
P/N
Pressure Range
Media[1]
Accuracy (%FS)[1]
Burst Pressure psi
bar
%FS[2]
%RD
CP2
±2
±0.16
G
0.05 (0.1,0.2)
N/A
3×
CP5
±5
±0.35
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP10
±10
±0.7
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP15
±15
±1
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP30
-15 to 30
-1 to 2
G
0.02 (0.05,0.1,0.2)
0.1
3×
CP100
-15 to 100
-1 to 7
G, L
0.02 (0.05,0.1,0.2)
0.1
3×
CP300
-15 to 300
-1 to 20
G, L
0.02 (0.05,0.1,0.2)
0.1
3×
[1] G=Gas, L=Liquid [2] FS specification applies to the span of the range.
-
Documents and Links Additel 685 Digital Pressure Gauges Datasheet Additel 685 user manual Additel Pressure Gauge Selection Guide Software and Firmware Name Version Upload Date Size Additel 685 Series Digital Pressure Gauge Firmware Update Tool 2.0.5.032024-05-14 24 MB
